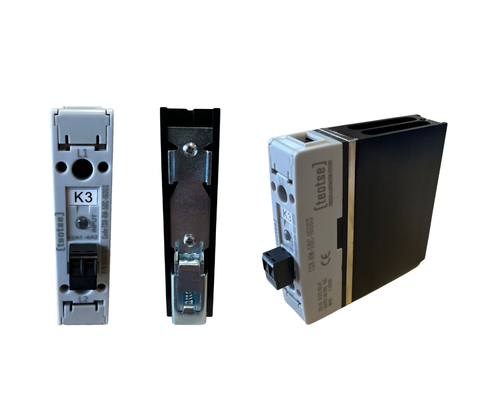

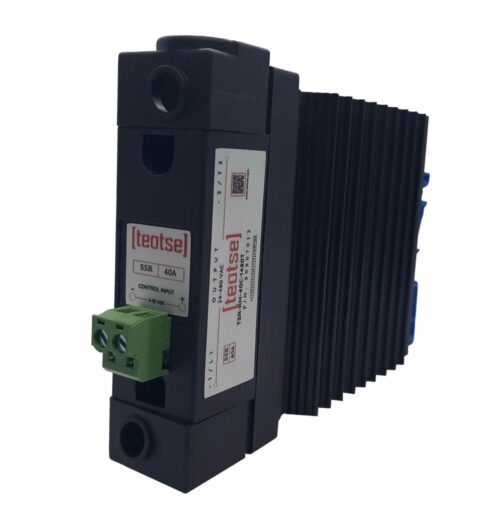

Ray Montaj Solid State Röle

  • İnce tarasım
  • IP20 Koruma
  • Tamamen elektronik aksam
  • 4-32 VDC tetikleme
  • 24-480/600 VAC arası çıkış
  • Yarı iletken kontaklar
  • DC tetikleme ile 1000 Hz e tetiklemeye dayanım
  • Sızıntı gerilimi yoktur
  • Şok, titreşim ve aşınmaya karşı yüksek dayanım
  • Elektromekanik ve akustik gürültüsüz
  • Düşük bağlantı kapasitansı
  • Dahili geçici voltaj baskılayıcı
  • Lojik uyumlu
  • DIN (Raya montaj)
  • Yüksek akım Triac seçenekleri

Açıklama

Ürün Kodu Ürün Adı Akımı Input Elemanı Faz
90907011 TSR-RM-25C-1480T 25 DC/AC SCR 1×1
90907012 TSR-RM-40C-1480T 40 DC/AC SCR 1×1
90907018 TSR-RM-50C-1580S 50 DC/AC Triac 1×1
90907013 TSR-RM-75C-1580S 75 DC/AC Triac 1×1
90907014 TSR-RM-90C-1580S 90 DC/AC Triac 1×1
90907201 TSR-RM-25C-3/1480T 25 DC/AC SCR 1×3
90907202 TSR-RM-40C-3/1480T 40 DC/AC SCR 1×3
90907203 TSR-RM-50C-3/1600S 50 DC/AC Triac 1×3
90907204 TSR-RM-75C-3/1600S 75 DC/AC Triac 1×3
90907205 TSR-RM-90C-3/1600S 90 DC/AC Triac 1×3





Solid State Röle nedir?
“Solid state röle, hareketli mekanik parçası olmayan, giriş ve çıkışı arasındaki anahtarlama işlemi ve izolasyonu yarı iletkenlerin elektriksel ve optik özelliklerini kullanarak çalışan bir röle çeşididir.”

Endüstriyel ortamlarda katı hal rölesi veya kısaca ssr olarak da adlandırılır. Tıpkı normal rölelerde olduğu gibi, SSR ile de çok düşük akımlar kullanılarak yüksek akımlar anahtarlanabilir. Kontrol terminallerine harici bir (AC veya DC) gerilim uygulandığında enerjiyi ileten veya kesen yapıya sahiptir.

Solid State Röle nasıl çalışır?
Solid state rölenin hareketli kontağı yoktur. Fiziksel olarak bir itme gücüyle çalışan mekanik kontaklara sahip değildir. Mekanik röle ile benzer yapıda çalışır, ancak SSR, tristör, triyak, diyot ve transistör gibi yarı iletken anahtarlama elemanlarını kullanır. Ayrıca SSR, giriş ve çıkış sinyallerini izole etmek için fotosel (LED) adı verilen optik yarı iletken kullanır. Fotosel elektrik sinyallerini optik sinyallere dönüştürür ve sinyalleri boşluktan iletir. Böylece sinyalleri yüksek hızda iletirken giriş ve çıkış bölümlerini tamamen izole eder.
